Funksjon av vakuumchuck
1. Ikke behov for en vakuumpumpe: Dette produktet bruker en vakuumejektor, slik at en luftkompressor kan betjene den. Selv om skjæreolje, skjærevann eller skjæreflis blir sugd inn i maskinen, kan denne maskinen tømme dem ut av kroppen.
2. Eventuelle bearbeidede produkter kan gjøres veldig bra: For behandling av den øvre overflaten, sidebehandling, slipeoperasjoner, etc., kan de gjøres veldig bra. Metallplater kan brukes til å behandle overflaten og siden av objekter med spesielle former, og de kan også enkelt fullføre perforeringsoperasjonen.
3. Størrelsen kan justeres etter ønske: Kombinasjonsmaskinen kan endres i henhold til størrelsen på det behandlede objektet. Justeringen av maskinkroppen kan stilles inn i henhold til størrelsen på det behandlede objektet.
4. Innstilling av kilespor og operasjonsstopper: Et kilespor er satt i bunnen av gruppen slik at nøyaktig parallellitet og vertikalitet kan oppnås ved arbeid side ved side.
5. To operasjonsstoppere er satt på siden av kroppen for å hindre sideveis trykk
Arbeidsflyt for vakuumchuck:
1. Adsorpsjonsprosess: Koble vakuumsugekoppen til vakuumutstyret gjennom røret, start vakuumutstyret for å suge, og generer negativt lufttrykk i sugekoppen. På grunn av trykkforskjellen mellom innsiden og utsiden, vil det ytre atmosfæriske trykket presse gjenstanden og sugekoppen godt sammen, og dermed oppnå stabil adsorpsjon.
2. Trykkholdeprosess: Etter adsorbering av objektet opprettholdes det negative lufttrykket i sugekoppen gjennom kontrollsystemet for å sikre at objektet er stabilt adsorbert. På dette tidspunktet holdes trykket i sugekoppen i en stabil undertrykkstilstand til gjenstanden må frigjøres.
3. Frigjøringsprosess: Når gjenstanden må frigjøres, blåses sugekoppen opp gjennom kontrollsystemet slik at trykket inni den gradvis går tilbake til atmosfærisk trykk, og derved frigjøres adsorpsjonen, og gjenstanden frigjøres.
Spesifikasjoner for vakuumchuck:
 |
||||||
| Modell | L | W | H | Luftforbruk (I/min) | Maks inntak (I/min) | Vekt (kg) |
| GME-VC-1515 | 150 | 150 | 75 | 23 | 12 | 9.2 |
| GME-VC-1530 | 150 | 300 | 75 | 23 | 12 | 13.7 |
| GME-VC-2020 | 200 | 200 | 75 | 46 | 24 | 12.1 |
| GME-VC-2040 | 200 | 400 | 75 | 46 | 24 | 22.2 |
| GME-VC-2525 | 250 | 250 | 75 | 78 | 40 | 26.4 |
| GME-VC-2550 | 250 | 500 | 75 | 78 | 40 | 30.6 |
| GME-VC-3030 | 300 | 300 | 75 | 23 | 12 | 23.4 |
| GME-VC-3040 | 300 | 400 | 75 | 46 | 24 | 37 |
| GME-VC-3060 | 300 | 600 | 75 | 46 | 24 | 48.8 |
| GME-VC-3075 | 300 | 750 | 75 | 46 | 24 | 50.4 |
| GME-VC-4040 | 400 | 400 | 75 | 46 | 24 | 42.5 |
| GME-VC-4060 | 400 | 600 | 75 | 92 | 48 | 82.7 |
| GME-VC-4080 | 400 | 800 | 75 | 92 | 48 | 72.9 |
| GME-VC-40100 | 400 | 1000 | 75 | 92 | 48 | 103.1 |
| GME-VC-5050 | 500 | 500 | 75 | 78 | 10 | 59.2 |
| GME-VC-5075 | 500 | 750 | 75 | 15 | 80 | 87.8 |
Anvendelse avVakuum Chuck
1. Lettmetall, tungmetall, jernplate, etc. Plastprodukter, keramikk, glass, molybden, magnesiumlegering, rustfritt stål, tre, stein og andre ikke-magnetiske og ikke-ventilerte flate overflatebehandlingsartikler. Liten form, flat overflate. Den ytre overflaten av objektet må behandles fullstendig, men det er ingen effektiv måte å klemme objektet på.
2. Objektet vil etterlate arr, skjevheter, bøyning osv. når det behandles med tradisjonelle klemmemetoder. Den er ultratynn og kan ikke klemmes fast på overflaten eller siden. Overflaten er flat, men gjenstanden har en spesiell form. Parallellisme: ±0.01.
Hvordan bruke?

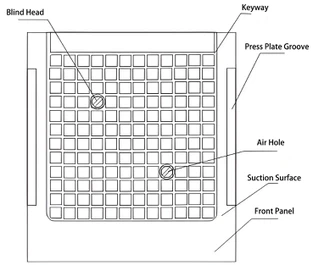

Rengjør bunnen av sugekoppkroppen, sett den på maskinverktøyets arbeidsbenk, trykk på de to sidetrykkplatesporene med trykkplaten, koble den ene enden av sugekoppens selvfordelingsrør (8 mm) til sugekoppjacken, og den andre enden til luftkilden på verkstedet eller utstyret. Legg deretter tetningslisten inn i kilesporet på sugekoppbordet (mindre enn bunnplanet til arbeidsstykket som skal behandles) for å danne formen på produktet (drift i henhold til maksimal størrelse, ikke overskrid produktstørrelsen). Plasser deretter arbeidsstykket som skal behandles på sugekoppbordet, dekk til tetningslisten og trykk lett på arbeidsstykkeproduktet for å slå på luftkildebryteren.
 |
 |
 |
Adsorpsjonskraft ved lufttrykk på 0,5 MPa
Se grafen til venstre for sugekraften. Vær imidlertid oppmerksom på at sugekraften vil endre seg avhengig av overflateruheten til suget og gummiforbindelsesprosessen.
Sugekraften til de valgfrie spesifikasjonene kan bekreftes av vakuumtrykk (KPa) x sugeareal (mm²).
Slik vedlikeholder du vakuumchuck
1. Kontroller tetningsytelsen til vakuumchucken regelmessig for å sikre at den kan danne et effektivt lukket rom.
2. Skift ut slitte tetninger regelmessig for å opprettholde sugeeffekten til sugekoppen.
3. Unngå å bruke den i høye temperaturer eller korrosive miljøer for å unngå å påvirke levetiden og ytelsen til vakuumchucken
Pakke med Vacuum Chuck
