Elektromagnetiske chucker er innovative enheter som hovedsakelig brukes i metallbearbeidingsindustrien. Spesielt for overflateslipere har de dukket opp som et uunnværlig verktøy. Denne artikkelen går nærmere inn på mekanikken, fordelene og bruksområdene til elektromagnetiske chucker, spesielt når de er sammenkoblet med overflateslipere.
Hva er en elektromagnetisk chuck?
En elektromagnetisk chuck bruker elektromagnetisk kraft for å holde et arbeidsstykke på plass. Disse chuckene består av en serie metallspoler og genererer et magnetfelt når de drives av elektrisitet. Magnetismen sikrer på sin side arbeidsstykket for maskineringsoperasjoner.
Mekanikken til elektromagnetiske chucker
Spolekonfigurasjon: Kjernekomponenten i chucken er spolesystemet. Når elektrisk strøm føres gjennom disse spolene, produserer de et magnetisk felt. Intensiteten til dette feltet kan justeres basert på den tilførte strømmen, noe som gir brukeren fleksibilitet til å velge holdekraft.
Kontrollenhet: Kontrollenheten styrer strømmen til spolene. Moderne elektromagnetiske chucker er utstyrt med avanserte kontrollenheter som tillater presise justeringer av holdekraften, og sikrer optimalt grep basert på type materiale og den spesifikke maskineringsprosessen.
Hvorfor bruke elektromagnetiske chucker i overflatesliping?
Ensartet klemme
En vanlig mangel ved konvensjonelle mekaniske klemmemetoder er deres tendens til å påføre ujevnt trykk, noe som fører til u-uniforme kontaktpunkter på arbeidsstykket. Dette kan være skadelig, spesielt når presisjon er avgjørende. Elektromagnetiske chucker, i sterk kontrast, skiller seg ut for sin evne til å levere konsistent og jevn klemme. Hele overflaten av arbeidsstykket holdes jevnt, noe som sikrer stabilitet og reduserer sannsynligheten for -bevegelse eller vibrasjoner under prosessen.
Fleksibel holdekraft
Allsidigheten til en elektromagnetisk chuck er virkelig prisverdig. På grunn av sin justerbare magnetfeltstyrke, passer den til et bredt spekter av materialer. Enten det er en delikat metallplate som krever en forsiktig berøring eller en robust blokk som krever et fastere grep, kan chucken stilles inn for å tilby den ideelle holdekraften. Dette sikrer ikke bare sikker posisjonering, men også at arbeidsstykket forblir uskadd og uvridd.
Hurtigoppsett-og frigjør
I bransjer der tid er penger, er effektiviteten til elektromagnetiske chucker en velsignelse. Overgang mellom ulike arbeidsstykker eller til og med ulike maskineringsfaser er ikke lenger en-tidkrevende prøvelse. Aktiveringen (og like rask deaktivering) av magnetfeltet letter rask montering og demontering av arbeidsstykket. Spesielt i miljøer med høye produksjonsvolumer kan slike raske oppsett føre til betydelige reduksjoner i nedetid, noe som øker den totale produktiviteten.
Forbedret overflatefinish
Jakten på en feilfri overflatefinish møter ofte hindringer når fysiske klemmer kommer inn i bildet. Selv om disse klemmene er effektive, kan de hindre sliperens vei eller til og med etterlate merker på arbeidsstykket. Elektromagnetiske chucker eliminerer denne bekymringen helt. Uten fysiske hindringer kan kvernen gli jevnt over arbeidsstykket, og oppnå en finish som er både estetisk tiltalende og funksjonelt overlegen.
Sikkerhetshensyn
Som med alle maskiner eller verktøy, mens fordelene til elektromagnetiske chucker er ubestridelige, kommer bruken av dem med et sett med sikkerhetshensyn. Selve prinsippene som gjør disse chuckene så effektive og allsidige introduserer også potensielle risikoer hvis de ikke håndteres på riktig måte. Her er et dypdykk i sikkerhetsparametrene man må huske på når man arbeider med elektromagnetiske chucker.
Arbeidsstykkets materialkompatibilitet
Den første og fremste vurderingen gjelder selve arbeidsstykkets natur. Grunnlaget for en elektromagnetisk chucks funksjon ligger i dens evne til å produsere et magnetfelt, som igjen tiltrekker og holder arbeidsstykket sikkert på plass. For at denne mekanismen skal fungere, må arbeidsstykkematerialet ha magnetiske egenskaper. Jernholdige metaller, med jern som en primær komponent, er iboende magnetiske og dermed ideelle kandidater for elektromagnetiske chuckoperasjoner.
Forsøk på å feste slike materialer på en elektromagnetisk chuck kan føre til et ustabilt grep eller, i noen tilfeller, ikke grep i det hele tatt. Dette er mer enn bare en operasjonell hikke; det kan føre til at arbeidsstykket løsner under bearbeiding, noe som utgjør en alvorlig sikkerhetsrisiko.
Konsekvent strømforsyning
Livsnerven til den elektromagnetiske chucken er strømforsyningen. Det er denne kontinuerlige strømmen av elektrisitet som gir energi til spolene, og genererer det nødvendige magnetfeltet. Men hva skjer hvis denne forsyningen blir avbrutt? Et plutselig strømbrudd eller svingninger kan umiddelbart deaktivere chuckens magnetiske hold. I et dynamisk miljø der arbeidsstykket kan gjennomgå aggressiv bearbeiding eller sliping, kan dette være katastrofalt. Arbeidsstykket kan forskyve seg eller bli kastet ut, og sette både operatøren og maskinen i fare.
For å redusere dette, sørg for at chucken drives av en pålitelig og konsekvent strømkilde. Det anbefales ikke å stole helt på reservestrømsystemene eller restmagnetisme som enkelte nåværende elektromagnetiske chucker er utstyrt med for å holde arbeidsstykket under strømbrudd. Hvis strømsvingninger er hyppige, er det en god idé å investere i reservegeneratorer og dobbelt-undersøke påliteligheten til strømforsyningen.
Renhet av arbeidsstykket
Området der chucken møter arbeidsstykket er ganske viktig. Denne kontakten må være perfekt for at det magnetiske grepet skal fungere. Integriteten til grepet kan bli kompromittert av fremmedmateriale, inkludert spon fra tidligere maskineringsprosesser, rusk eller til og med støv. Det er ikke bare det at partiklene svekker magnetfeltet; de kan også introdusere ulike trykkpunkter som kan få maskinen til å riste eller vibrere.
En grundig undersøkelse må utføres før arbeidsstykket monteres på chucken. Pass på at det ikke er fremmedlegemer på chucken eller arbeidsstykket. Rengjøring av chucken som en del av en vanlig vedlikeholdsplan er avgjørende for å holde overflaten glatt og fri for rusk.
Typer elektromagnetiske chucker
Tverrstangchucker:Polene til en tverrstangchuck er tydelig orientert i rette vinkler på chuckens lengre akse. Når du arbeider med tykkere arbeidsstykker, blir denne orienteringen ekstremt nyttig. Arrangementet letter en mer jevn spredning av magnetfeltet, noe som garanterer et sikkert hold over et større område av arbeidsstykket.
Kraftene er vanligvis høye ved skjæring av tykke materialer. Den tverrgående orienteringen av stolpene sikrer at disse kreftene er jevnt fordelt, og gir en stabil plattform for operasjoner som tung sliping eller fresing.
Longitudinal Pole Chucks: Longitudinal Pole Chucks har stenger som går parallelt med chuckens lengre kant. Denne utformingen er spesielt gunstig når det aktuelle arbeidsstykket er langt og smalt.
Den langsgående orienteringen sikrer at magnetfeltet utvides over lengden på arbeidsstykket, og gir et konsistent grep gjennom hele spennet. Dette kan være spesielt viktig når det kreves presisjon over hele lengden av et slankt stykke. Operasjoner som sliping eller etterbehandling av lange stenger eller skaft krever ofte stabiliteten og jevne grepet som langsgående stangchucker kan gi.

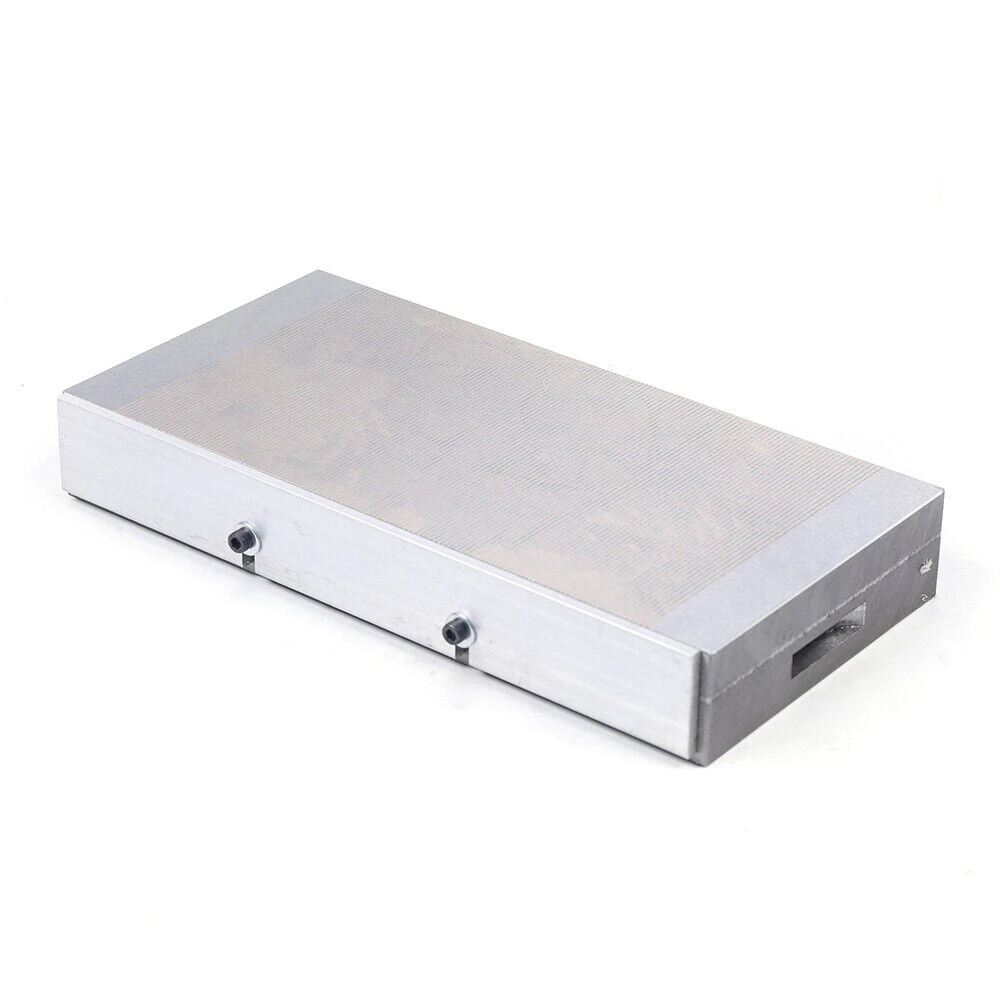

Fine Pole Chucks: Presisjon og delikatesse er kjennetegnene til Fine Pole Chucks. Som navnet antyder, er disse chuckene preget av en høy tetthet av tettliggende stolper. Denne konfigurasjonen er optimal når du arbeider med mindre, delikate arbeidsstykker som kan være utsatt for skade under overdreven kraft.
De tettpakkede polene sikrer et jevnt og skånsomt magnetfelt, som gir et sikkert grep uten å utøve unødig press på arbeidsstykket. Som et resultat er Fine Pole Chucks det foretrukne valget ved maskinering av intrikate deler eller delikate materialer som kan være utsatt for vridning, sprekker eller andre skader under påvirkning av sterkere magnetiske felt.
Vedlikehold av en elektromagnetisk chuck
Den elektromagnetiske chucken skiller seg ut som en viktig del av utstyret, sentralt for å sikre presisjon og effektivitet. Men som alle andre sofistikerte verktøy, er ytelsen iboende knyttet til omsorgen og oppmerksomheten den mottar. Regelmessig vedlikehold er ikke bare en anbefalt praksis-det er et kritisk krav som garanterer chuckens lang levetid og konsekvent høy ytelse.
Vedlikehold som en søyle for lang levetid
Maskiner og verktøy møter alltid slitasje, og elektromagnetiske chucker er intet unntak. Deres konstante interaksjon med arbeidsstykker, eksponering for maskineringskrefter og de iboende effektene av å slå på og av kan kumulativt påvirke ytelsen deres over tid. Men med omhyggelig vedlikehold kan disse påvirkningene minimeres, og chuckens levetid kan forlenges betydelig.
Regelmessig inspeksjon
Den første forsvarslinjen mot potensielle problemer er regelmessig inspeksjon. Ta deg tid til å undersøke chucken nøye med jevne mellomrom.
Vær også oppmerksom på de elektromagnetiske egenskapene. Gir chucken jevn magnetisk styrke over overflaten? Inkonsekvenser kan indikere underliggende problemer, muligens med spolesystemet eller strømforsyningen. Regelmessige inspeksjoner kan bidra til å fange opp disse problemene tidlig, noe som gir mulighet for rettidig intervensjon og forhindrer kostbare reparasjoner eller utskiftninger i tiden fremover.
Bevarer toppplatens flathet
Toppplaten til chucken fungerer som det primære grensesnittet med arbeidsstykket. For optimal klemme- og bearbeidingspresisjon må denne platen være helt flat. Over tid, spesielt ved mye eller hyppig bruk, kan denne overflaten vise tegn til vridning eller ujevn slitasje.
En flat overflate sikrer jevn magnetisk kraftfordeling, som igjen garanterer sikker og vibrasjonsfri -klemming av arbeidsstykket. Hvis det oppdages ujevnheter, bør du vurdere å slipe eller legge platen på nytt for å gjenopprette flatheten. Det er også lurt å beskytte chuckens overflate når den ikke er i bruk, kanskje ved å plassere et beskyttende deksel eller pute over den for å beskytte mot utilsiktede støt eller forurensninger.
Prioritere renslighet
Slipeprosessen, i sin natur, genererer rusk. Små partikler fra arbeidsstykket kan samle seg på chuckens overflate, legge seg inn i de bittesmå sprekkene eller bare hvile på toppen. Over tid kan denne opphopningen av rusk kompromittere chuckens effektivitet.
GME: Ledende innen magnetiske løsninger
GMEstår høyt som den fremste globale leverandøren av magneter og magnetiske løsninger. Med et fotavtrykk i ulike domener, inkludert industrielle oppsett, forsknings- og ingeniørplattformer, har GME et solid rykte for å levere magnetiske løsninger uten sidestykke. Selskapets primære mål er ikke bare å tilby produkter, men å være et forbilde for god service i sektoren for magnetiske løsninger på global skala.
Magnetisk Chuck
Komme inn i mekanikken i arbeid-holding,magnetiske chuckerhar blitt stadig mer sentrale. Disse chuckene bruker den magnetiske kraften, hentet enten fra en permanent magnet, elektromagnet eller et elektro-permanent magnetisk materiale, for å utføre chuck- eller holdehandlingen. Deres økende popularitet kan tilskrives deres evne til å tilby et alternativ til mekaniske metoder for å holde arbeidsstykker for ulike maskineringsprosesser.
I sammenheng med generelle maskinverksteder skiller magnetiske chucker seg ut som verktøy som reduserer oppsetttiden betydelig og gir uhindret tilgang til alle fasetter av arbeidsstykket. Spesielt når det kommer til overflatesliping, viser den magnetiske chucken seg å være en uunnværlig ressurs.
Magnetisk chuck for overflatesliper
Når den er integrert i maskineringsprosessenoverflatesliper magnetisk chuck ogir følgende fordeler:
● Når arbeidsstykket er godt plassert, er fem av overflatene lett tilgjengelige for bearbeiding.
● Størrelsen på den magnetiske chucken tillater håndtering av arbeidsstykker som er enda større enn selve chucken, noe som understreker dens fleksibilitet og bekvemmelighet.
● Den magnetiske kraften er både formidabel og konsistent, noe som sikrer høy-presisjonsbehandling. Det maksimale suget som denne bordplaten kan oppnå er imponerende 17 kgf/cm2, som er omtrent det dobbelte av kraften som utvises av tradisjonelle magnetiske chucker. Dette gjør den dyktig til å holde både vanlig stål og formstål.
En av de fremtredende funksjonene er energi-besparelsen og sikkerhetsaspektet. Prosessen er blottet for elektrisk energiforbruk, noe som betyr at i tilfelle uventede strømbrudd eller feil, forblir den magnetiske kraften uavbrutt, noe som eliminerer risikoen forbundet med at arbeidsstykket faller-. Uten høye-spenningsstrømmer i spill, unngår chucken høye-temperaturdeformasjoner, og bevarer dermed maskineringsnøyaktigheten. Dessuten er chucken designet for all-væroperasjoner, og har en utmerket vanntett egenskap. Væskesprayer, det være seg olje eller vann, går ikke på akkord med funksjonaliteten.
Elektromagnetisk chuck for slipemaskin
Serien avelektromagnetiske chuckerskreddersydd for slipemaskiner er prisverdige for sin allsidighet. Ettersom de er egnet for et mylder av slipemaskiner, skiller de seg ut på grunn av deres bekvemmelighet i klemmeverktøy, presis posisjonering og effektivitet.
De overordnede fordelene inkluderer en drastisk reduksjon i arbeidsintensiteten og en merkbar nedgang i produksjonskostnadene. Disse chuckene er et optimalt valg for et spekter av trebearbeidingsprosesser og mer.
Super Magnet Chucks
Laget for høy-bearbeidingsprosesser,Super Magnet Chucksfinn deres anvendelse i en rekke oppsett, inkludert metallskjæring, CNC-maskinsentre, CNC-fresemaskiner og slipemaskiner, for å nevne noen. Deres robuste konstruksjon og magnetiske styrke gjør dem ideelle for å sikre arbeidsstykkestabilitet, og lover dermed en raffinert maskineringseffekt.
ENDELIG TANKER
Med selskaper somGMEbanebrytende fremskritt innen magnetiske løsninger og de åpenbare fordelene med magnetiske chucker i ulike applikasjoner, virker fremtiden for maskinering og arbeids{0}}holding både lovende og effektiv. Å omfavne disse teknologiske fremskritt kan katalysere forbedret ytelse, sikkerhet og kostnadseffektivitet- i maskinverdenen.
